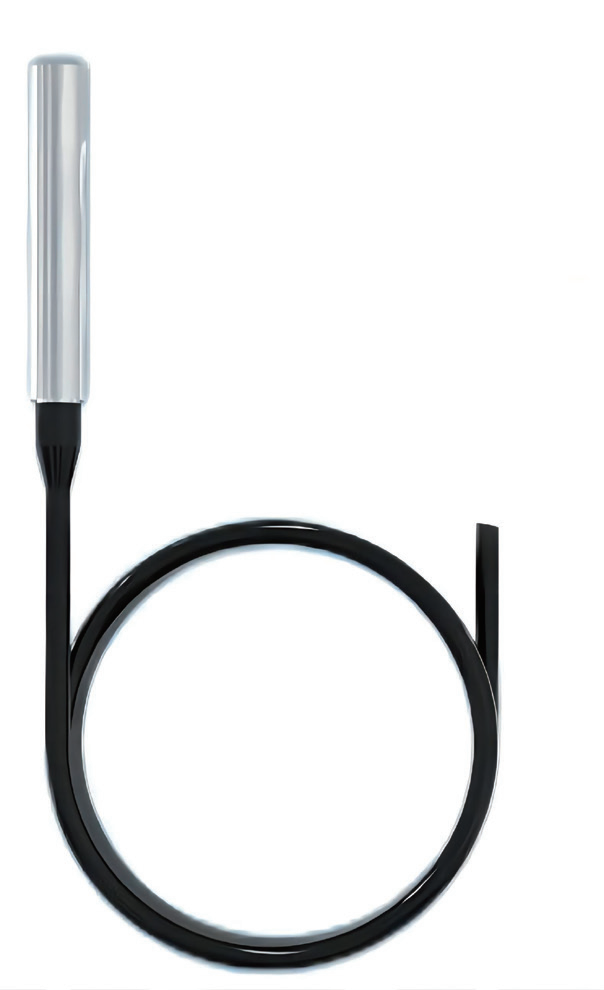

KC-5104压阻式渗压计

KC-5104压阻式渗压计

产品应用

简介:

      压阻式渗压计也叫投入式液位计/液位变送器,利用芯片的压阻效应,将水压力转换成RS485、4~20mA等信号。渗压计采用精堪的封装技术及完善的装配工艺,前端防砂帽起保护传感器膜片作用,防水导气专用电缆线与不锈钢外壳密封连接,确保高精度压阻敏感芯片、高稳变送电路长期工作无渗漏;主要应用于河流、地下水位、水库、水塔、水电、大坝、隧道等工程领域基础的水位测量,水位监测。

产品概述及特点:

   A、采用高精度硅压芯片;
   B、具有零点、满量程补偿;
   C、高精度和高稳定性放大集成电路;
   D、全封焊结构、抗冲击、耐疲劳、可靠性高;
   E、输出信号多样化(模拟量输出、数字RS485输出);
   F、结构小,外径Z小可达26mm;
   G、电气连接采用特殊灌封工艺,配套4芯导气屏蔽电缆,防护等级达国家IP68标准

产品应用:

    A、水电、大坝、隧道等工程基础水位测量;
    B、水井、水塔、河流、水库的水位测量;
    C、污水处理设备、海洋水位、地下水监测;

产品主要参数:

被测介质: 液体(弱腐蚀性)
    量  程: 0~0.1、0.2、0.35、0.5、0.7、1.0、20.、2.5MPa可选
    输  出: 4~20mA(二线制)、0~5VDC、0~10VDC、0.5~4.5VDC、1~5VDC等(三线制)、RS485(四线制)
    综合精度: ±0.25%FS
    供  电: 24V Dc(12~36VDC)
    绝缘电阻: ≥1000 MΩ/100VDC
   负载电阻: 电流输出型:Z大800Ω;电压输出型:大于50KΩ
   介质温度: -20~85℃
    环境温度: -20~85℃
    储存温度: -40~90℃
    相对湿度: 0~95% RH
    密封等级: IP68
    过载能力: 150%FS
    响应时间: ≤5mS
    稳 定 性: ≤±0.15%FS/年
    振动影响: ≤±0.15%FS/年(机械振动频率20Hz~1000Hz)
    电气连接: 4/5芯导气屏蔽电缆全密封;标准配线为量程长度加2米
    压力连接: 投入式
    连接螺纹材料: 304/316L不锈钢

     执行标准: DL/T 1335-2014

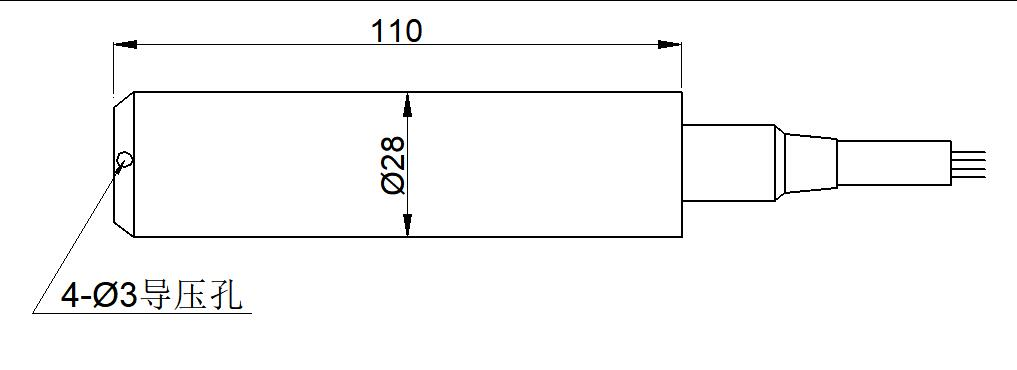

渗压计尺寸图(单位mm):

渗压计尺寸

选型说明:

    HDP611-0.1M-4R-B-10M
    量程:0-0.1MPa;输出:RS485;精度:0.25%FS;配线长度:10米;结构类型:直接出线型
